屏蔽箱的應用、作用以及影響隔離度的因素有哪些？
2023-04-27 23:59:22
屏蔽箱的基本含義：屏蔽箱是利用導電或者導磁材料制成的各種形狀的屏蔽體，將電磁能力限制在一定空間范圍內，用于抑制輻射干擾的金屬體。并對傳導和輻射進行處理，以實現給被測無線通訊設備提供無干擾的測試環境的設備。
一、屏蔽效果及分類
1、屏蔽效果：
一 是限制設備內部的輻射電磁能越出某一區域，即吸收內部干擾信號;
二 是防止外部的輻射電磁能進入某一區域，即屏蔽外部干擾信號。
屏蔽概念：指模擬干擾源置于屏蔽箱外時，屏蔽箱置放前后的空間某點電場強度、磁場強度或功率之比再取對數(lgp1/p2)，用dB表示。
檢測設備：網絡分析儀、信號發生器、頻譜分析儀、偶極天線、喇叭天線、屏蔽箱。
分類：可以根據不同的測試要求分為 手動屏蔽箱、氣動屏蔽箱、全自動屏蔽箱。

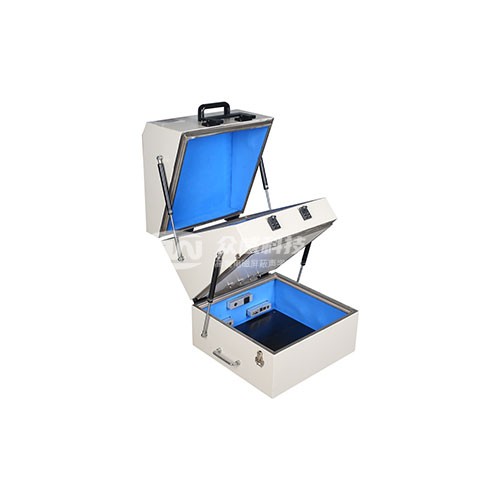

1、手動屏蔽箱 操作便捷。測試手機、筆記本、PAD等設備都有相應尺寸的設備。適用于研發、測試、認證等機構。
2、氣動屏蔽箱 多用于生產測試中，提高了測試效率和降低操作人員的疲勞感。測試手機、筆記本、PAD等設備都有相應尺寸的設備。
3、全自動屏蔽箱 通過國際標準RS-232接口依通訊指令對測試屏蔽箱進行控制來完成整個測試過程，一般對小型射頻模塊，大規模產線生產的時候使用，提高生產效率。
二、應用
對于無線通訊產品生產廠商而言，產品不能及時面市或迅速上量帶來的是大量產值和利潤的流失。直接影響后續業務和市場份額的拓展。
射頻測試工藝通常是手機等無線通訊類設備產線中最為復雜、影響最大的流程，通常也是產線的瓶頸。射頻測試站通常由測試儀表、屏蔽箱、測試軟件等幾部分構成，通常又可分為校準測試、綜合測試、天線測試等等幾類。由于產能的要求，通常射頻測試工藝由多個相同的測試站并行運行。某個或某些測試工位的通過率偏低;產出降低就會導致產線瓶頸、生產成本劇增，而究其原因，大致可分為： 產品設計或物料原因、測試的問題(誤測問題)、射頻干擾等環境因素、測試的不確定問題。
電磁干擾/EMI是整個電子領域必須面臨和克服的一個問題，一般在無線通訊產品比如：手機、無線網卡、無線路由器、無線耳機、藍牙耳機、wi-fi、wimax、數據卡、對講機、RFID等等無線通訊類設備和無線通訊類模塊等在進行板測、終測過程中，都是通過使用射頻測試屏蔽箱來改善測試環境的。
三、屏蔽箱作用
隔離外部基站信號、外部干擾信號。
吸收箱內射頻信號，降低干擾。
降低人員的影響，測試更精確。
節省操作時間，提高工作效率。
隔離相鄰測試設備的干擾。
多種測試流程的整合，簡化流程提高效率。
應用范圍：
1、為無線通訊產品提供高效隔離的測試環境，避免公網信號的干擾，避免不同測試系統之間的干擾，如手機，wifi模塊，數據卡，CPE或其他電子產品測試; 2、配合生產線穩定性測試，自動化機械手測試，大規模一致性測試; 3、其他通信技術測試，如GSM，WCDMA，WiMAX，LTE，GNSS，Bluetooth，WIFI等等。
四、在對電子設備進行電磁屏蔽設計時，需要注意以下基本原則：
(1) 選擇合適的屏蔽效能指標。電磁屏蔽設計之前總體指標的分配至關重要，有30 dB 與70dB準則之說：一般而言，在同一環境中的一對設備，騷擾電平與敏感度門限電平之差小30dB時，設計階段可不必專門進行屏蔽設計;若兩者之差超過70 dB，單靠屏蔽很難保證兩者兼容，即使達到指標，設備成本將急劇增加，較為可行的辦法是總體指標或方案做出適當調整，30~60 dB 是屏蔽設計的常用期望值。
(2) 屏蔽體的結構必須簡潔，盡可能減少不必要的孔洞，盡可能不要增加額外的縫隙;
避免開細長孔，通風孔盡可能采用圓形孔并陣列排放。屏蔽和散熱有矛盾時盡可能開小孔，多開孔，避免開大孔。
(3) 不能有直接穿過屏蔽體的導體。要重視電纜的處理措施，電纜的處理往往比屏蔽本身重要。一旦有一電纜從屏蔽體中穿出，將對屏蔽體的屏蔽效能產生顯著的惡化作用。
(4) 屏蔽體的電連續性是影響屏蔽效能最主要的因素，相對而言，材料本身屏蔽性能的影響是微不足道的(低頻磁場例外)。
